Запчасти Deutz TCD 4.1 L4

Deutz TCD 4.1 л - это серия профессиональных двигателей для различной промышленной спецтехники. Ознакомившись с каталогом, вы можете заказать запчасти Дойц с доставкой по всей территории РФ и Казахстана.

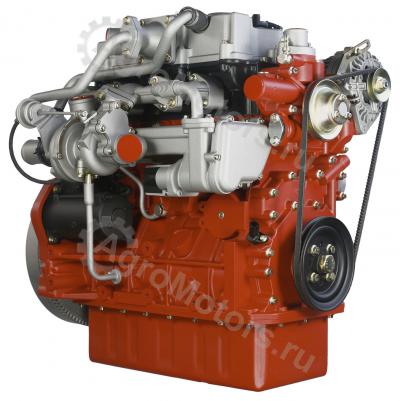

Модель TCD 4.1 L4 - это турбомотор (с охлаждением воздуха) с четырьмя цилиндрами (прямой впрыск). Вал имеет горизонтальное положение. Конструкция данного мотора TCD 4,1 L04: небольшой размер; электронное управление; шумоизоляция; экологичность; катализатор окисления вредных выбросов.

  • Катализатор, сокращающий вредные выбросы;
  • надежность и долговечность агрегата;
  • топливная подача при помощи инжекторов;
  • бесперебойная работоспособность;
  • оптимизированная система шумоизоляции;
  • легкий запуск даже при сильных морозах;
  • удобное расположение деталей;
  • электронное управление;
  • 3х-фазный генератор переменного тока 14В/55 -120 (зависит от исполнения)
  • электрический стартер 12В/2.6-4 кВт

Двигатель TCD 4.1 L4 применяется для оборудования различной строительной спецтехники.
Агромоторс предлагает не только качественные запчасти для Дойц, но и диагностику и ремонт двигателей этого бренда.
Для заказа запчастей Deutz свяжитесь с нами по телефону, указанному на странице контактов.



Описание двигателя Deutz TCD 4.1 L4 для работы в сельском хозяйстве

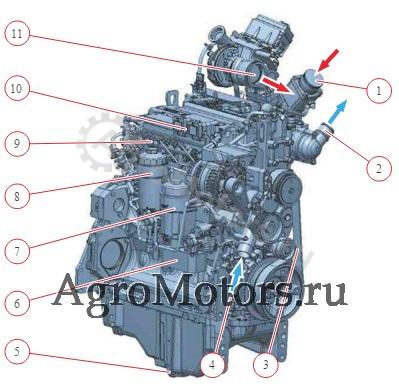

Вид справа (пример)

1  Входное отверстие воздуха горения
2  Выходное отверстие охлаждающей жидкости
3  Клиновый ребристый ремень
4  Входное отверстие охлаждающей жидкости
5  Пробка сливного отверстия смазочного масла
6  Радиатор охлаждения смазочного масла
7  Картриджный фильтр смазочного масла
8  Картриджный топливный фильтр
9  Топливная магистраль (Rail)
10 Центральный разъем (контроля двигателя)
11 Выпускное отверстие выхлопных газов

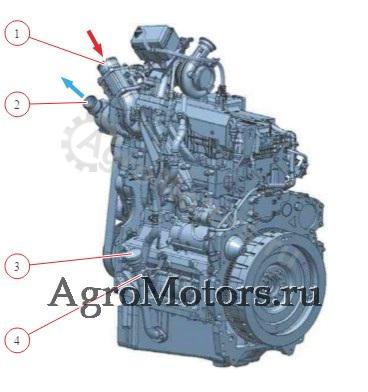

Вид слева

1  Входное отверстие воздуха горения
2  Выходное отверстие охлаждающей жидкости
3  Заливное отверстие смазочного масла
4  Щуп смазочного масла



Промышленный двигатель Deutz TDC 4.1 L4 с горелкой регенерации

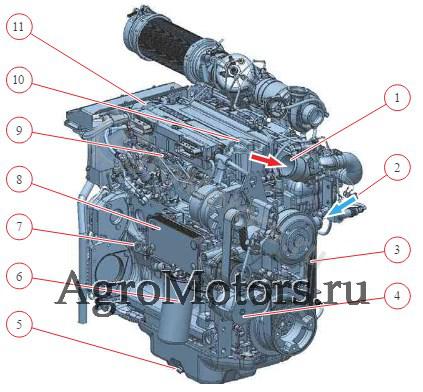

Вид справа

1   Входное отверстие воздуха горения
2   Выходное отверстие охлаждающей жидкости
3   Клиновый ребристый ремень
4   Натяжной валок
5   Пробка сливного отверстия смазочного масла
6   Картриджный фильтр смазочного масла
7   Щуп смазочного масла
8   Радиатор охлаждения смазочного масла
9   Топливная магистраль (Rail)
10 Заливное отверстие смазочного масла
11 Сапун картера двигателя

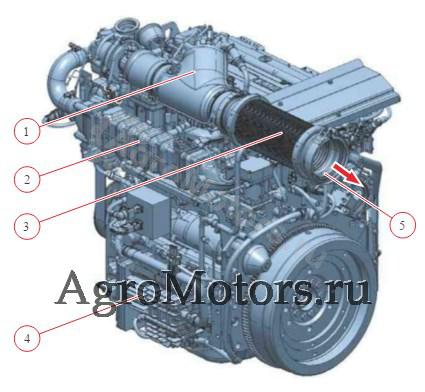

Вид слева

1  Горелка
2  Радиатор восстановления выхлопных газов
3  Гибкая трубка
4  Компрессор
5  Выпускное отверстие выхлопных газов



Технические характеристики двигателя Deutz TCD 4.1 L4

  Размеры Описание
Режим функционирования - 4-х тактный дизельный двигатель
Наддув - Турбокомпрессор на выхлопных газах с охлаждением воздуха питания.
Тип охлаждения - На воде
Расположение цилиндров - Последовательное
Количество цилиндров - 4
Отверстие/ход [мм] 101/126
Общий объем цилиндров [куб.см/cм³] 4038
Система впрыска - Deutz Common Rail (DCR)
Восстановление выхлопных газов - Нет или внешнее
Очистка выхлопных газов - Selective Catalytic Reduction (SCR) или дизельный сажевый фильтр FAP
Клапаны для цилиндра - 4
Зазор клапанов: вход/выход [°] 75° ± 15° / 120° ± 15°
Регулировка с диском угла поворота
Последовательность зажигания двигателя - 1-3-4-2
Направление вращения со стороны маховика - влево
Мощность двигателя в соответствии с нормой ISO 304 [кВт] См. идентификационную табличку двигателя
Число оборотов (номинальное число оборотов) [об.мин.] См. идентификационную табличку двигателя
Количество охлаждающей жидкости (только содержимое двигателя без радиатора/труб и шлангов) [л] 5,9/5,0
Промышленные двигатели/сельскохозяйственная технология
Постоянная допустимая температура охлаждающей жидкости [°C] макс. 110
Разница температуры охлаждающей жидкости на входе / выходе [°C] 8
Начало размыкания термостата [°C] 86
Полностью разомкнутый термостат [°C] 102
Количество смазочного масла для замены (с фильтром) [л] 11,5*
Температура смазочного масла в масляном поддоне, максимальная [°C] 125
Минимальное давление смазочного масла (низкое число оборотов, горячий двигатель) [кП/бар] 80/0,8
Максимальная допустимая температура воздуха горения после радиатора воздуха наддува [°C] 50
Натяжение клинового ремня - предварительное натяжение/корректировка натяжения
Клиновый ремень AVX 13 (ширина: 13 мм) [Н] 650±50/400±50
Натяжение клинового ребристого ремня - Подпружиненный натяжной шкив с автоматической системой натяжения
Вес без системы охлаждения в соответствии с нормой DIN 70020-A [кг] 400
