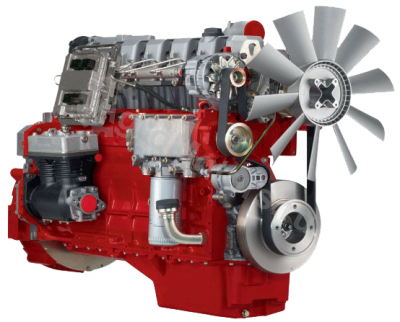

Запчасти Deutz TCD 2012

Серию Deutz TCD 2012 составляют четырехтактные дизельные моторы с четырьмя или шестью цилиндрами. Серия предназначена для установки на среднемощную передвижную спецтехнику. Клапаны в конструкции расположены вверху, вал - горизонтально. Система охлаждения в механизме используется жидкостная, моторы рассчитаны на работу при нормальных погодных условиях. Мощность двигателей данной категории составляет от 65 до 155 кВт. В серии есть модели с электронным и механичнеским впрыском.

Основные достоинства Deutz TCD 2012: шумоизоляция; небольшой вес и размер конструкции; высокая производительность; прочность и долговечность; экологичность.

В нашем сервис-центре вы можете не только купить запчасти для двигателей Deutz, но и провести полную диагностику и любые виды ремонтных работ мотора. Наши сотрудники регулярно посещают тренинги, которые проводятся на автозаводах в Германии, поэтому они отлично знают устройство двигателей Дойц, и в кратчайшие сроки помогут вам в решении проблем мотора. У нас Вы можете заказать запчасти всех двигателей Дойц.

Двигатели серии Deutz TCD 2012 применяют в составе различных строительных машин.

В серию TCD 2012 входят следующие пять видов разных двигателей:

* TD 2012L4 2V - дизельный 2-х клапанный, 4-х цилиндровый двигатель с механическая система впрыска (Насос Трубопровод Форсунка (PLD), без охладителя нагнетаемого воздуха. В не русских странах данный агрегат маркируеться словом MECH;

* TCD 2012L6 2V и TCD 2012L4 2V - дизельный 2-х клапанный, 4-6 цилиндровый двигатель с системой впрыска Deutz Common Rail (DCR), с охладителем нагнетаемого воздуха;

* TCD 2012L6 4V и TCD 2012L4 4V - дизельный 4-х клапанный, 4-6 цилиндровый двигатель с системой впрыска Deutz Common Rail (DCR), с охладителем нагнетаемого воздуха.

Технические характеристики серии TCD 2012

Deutz TCD 2012 Объем (л) Мощность (л.с.) Вал Вес (кг) Габариты (мм) Цена
Deutz TD 2012L4 2V 4.76 88.5 горизон. 400 766 x 628 x 825 по звонку
Deutz TСD 2012 L4 2V 4.76 138 горизон. 400 791 x 628 x 823 по звонку
Deutz TСD 2012 L6 2V 7.14 208 горизон. 510 1018 x 659 x 893 по звонку
Deutz TСD 2012 L4 4V 4.03 на двигателе горизон. 450 791 x 628 x 823 по звонку
Deutz TСD 2012 L6 4V 6.05 на двигателе горизон. 570 1018 x 659 x 893 по звонку


Описание двигателя Deutz TCD 2012 L04 2V с системой DEUTZ Common Rail (DCR)

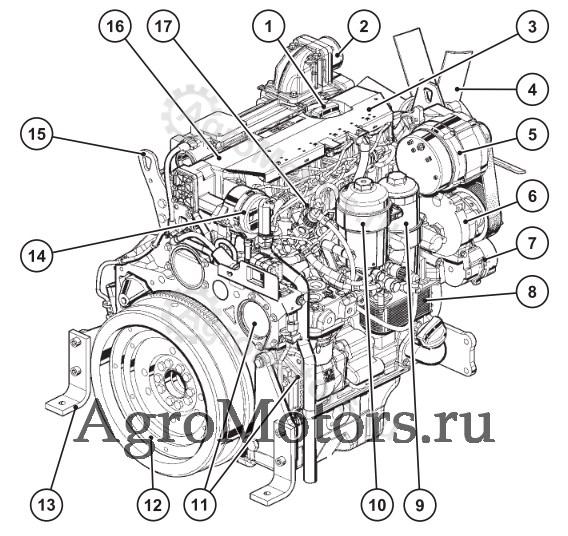

Вид справа

1   Заправка смазочного масла
2   Вход воздуха для сгорания
3   Крышка из листового металла для крепления кабельного жгута
4   Вентилятор
5   Генератор
6   Насос охлаждающей жидкости
7   Натяжной ролик
8   Маслорадиатор
9   Масляный фильтр
10 Топливный фильтр
11 Возможность установки гидронасоса или компрессора (дополнительно)
12 Маховик
13 Транспортировочный уголок (только для транспортировки)
14 Воздушный клапан картера
15 Транспортное устройство
16 Крышка головки блока цилиндров
17 Блок управления FCU (блок управления топливом)

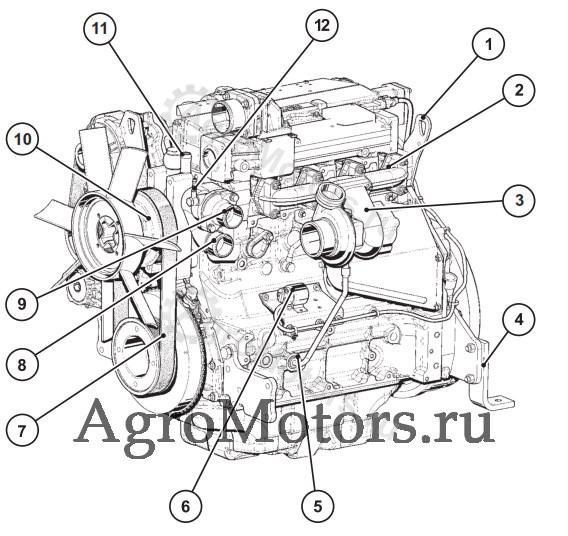

Вид слева

1   Транспортное устройство
2   Выхлопной коллектор
3   Турбонагнетатель
4   Транспортировочный уголок (только для транспортировки)
5   Обратный трубопровод масла от турбонагнетателя
6   Реле (стартер)
7   Поликлиновой ремень
8   Вход охлаждающей жидкости
9   Выход охлаждающей жидкости
10 Опора вентилятора
11 Подключение уравнительного трубопровода к баку
12 Подключение трубопровода для удаления воздуха

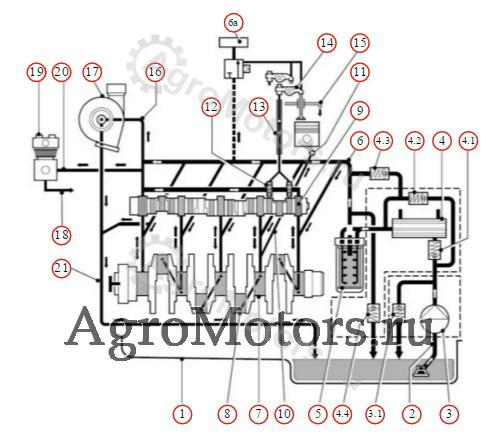

Схема смазочного масла двигателя TCD 2012

1.   Масляный поддон
2.   Трубопровод всасывания смазочного масла
3.   Насос смазочного масла
      (3.1) - Ограничительный клапан давления
4.   Радиатор смазочного масла
      (4.1) - Обратный клапан (только для 2012)
      (4.2) - Обходной клапан
      (4.3) - Обходной клапан масляного фильтра
      (4.4) - Регулировочный клапан давления
5.   Картриджный фильтр смазочного масла
6.   Основные трубопроводы смазочного масла
      (6a) - Рекуперация выхлопных газов с внутренним соединением
7.   Подшипник коленчатого вала
8.   Шатунный вкладыш
9.   Подшипник кулачкового вала
10. Трубопровод к форсунке
11. Сопло охлаждения поршня с регулировочным клапаном давления
12. Толкатель с импульсной смазкой коромысла
13. Штанга толкателя, доливка масла для смазки коромысла
14. Коромысло
15. Трубопровод возврата в поддон смазочного масла.
16. Трубопровод входа смазочного масла в турбокомпрессор на выхлопных газах
17. Турбокомпрессор на выхлопных газах
18. Трубопровод возврата от компрессора / гидравлического насоса к картеру двигателя
19. Воздушный компрессор или гидравлический насос
20. Трубопровода масла коленчатого вала и кулачкового вала, компрессора/гидравлического насоса
21. Трубопровод возврата от турбокомпрессора на выхлопных газах

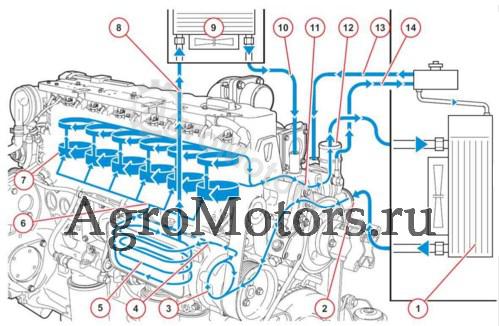

Схема охлаждающей жидкости двигателя Deutz TCD 2012

1   Радиатор
2   Вход охлаждающей жидкости
3   Насос охлаждающей жидкости
4   Частичный поток охлаждающей жидкости на охладитель смазочного масла
5   Радиатор смазочного масла
6   Подача охлаждающей жидкости для охлаждения двигателя
7   Охлаждение гильзы цилиндра/головки
8   Соединение обогрева кабины
9   Теплообменник
10 Обратный трубопровод
11 Возврат охлаждающей жидкости к термостату
12 Выход охлаждающей жидкости
13 Компенсационный трубопровод
14 Воздуховыпускной трубопровод
