Механизмы дизеля МТЗ 3022
Двигатель Беларус 3022ДЦ
Установка дизеля Deutz BF6M1013FC
№ рис. |
№ поз. |
№ узла или детали |
Кол-во |
Наименование |
10.1 10.2 |
1 |
2822ДЦ-1005115 |
1 |
Маховик |
2 |
500-1001035-Б |
1 |
Подушка боковой опоры |
|
3 |
3022-1005009 |
1 |
Установка муфты сцепления |
|
6 |
2822ДЦ-1001002 |
1 |
Кронштейн |
|
7 |
2822ДЦ-1001003 |
1 |
Кронштейн |
|
8 |
2822ДЦ-1001004 |
2 |
Втулка |
|
9 |
2822ДЦ-1001006 |
1 |
Пластина |
|
10 |
2822ДЦ-1001007 |
1 |
Переходник |
|
11 |
2822ДЦ-1001008 |
2 |
Болт |
|
12 |
2822ДЦ-1001008-01 |
2 |
Болт |
|
14 |
2822ДЦ-1001009 |
4 |
Болт |
|
15 |
2822ДЦ-1001011 |
1 |
Кронштейн |
|
16 |
2822ДЦ-1001012 |
4 |
Шпилька |
|
17 |
2822ДЦ-1001017 |
2 |
Болт |
|
18 |
2822ДЦ-1002001 |
1 |
Пластина |
|
19 |
2822ДЦ-1002313 |
1 |
Задний лист |
|
20 |
2822ДЦ-1005326 |
1 |
Фланец |
|
21 |
2822ДЦ-4606118 |
2 |
Болт |
|
22 |
2822ДЦ-4606118-01 |
4 |
Болт |
|
23 |
50-1601352 |
2 |
Штифт установочный |
|
24 |
50-4605027 |
4 |
Штифт |
|
25 |
70-4605036-03 |
8 |
Болт |
|
26 |
245-1005127 |
9 |
Болт |
|
27 |
245-1005128 |
9 |
Шайба |
|
29 |
1321-3407015 |
2 |
Шайба |
|
30 |
3022-2801011 |
1 |
Рама |
|
31 |
3025-1001016 |
2 |
Болт |
|
35 |
|
2 |
Болт M8-6gx20.88.35.019 ГОСТ 7796-70 |
|
36 |
|
2 |
Болт M10-6gx30.88.35.019 ГОСТ 7796-70 |
|
37 |
|
2 |
Болт М12-6gx25.88.35.019 ГОСТ 7796-70 |
|
38 |
|
8 |
Болт М12-6gx35.88.35.019 ГОСТ 7796-70 |
|
40 |
|
4 |
Болт M6-6gx16.88.35.019 ГОСТ 7798-70 |
|
41 |
|
4 |
Гайка М20х1,5-6H.04.019 ГОСТ 5916-70 |
|
43 |
|
2 |
Шайба С10.01.019 ГОСТ 10450-78 |
|
44 |
|
2 |
Шайба C12.01.019 ГОСТ 11371-78 |
|
46 |
|
4 |
Шайба 6Т ОСТ 37.001.115-75 |
|
47 |
|
2 |
Шайба 8Т ОСТ 37.001.115-75 |
|
48 |
|
2 |
Шайба 10 ОТ ОСТ 37.001.115-75 |
|
49 |
|
12 |
Шайба 12 ОТ ОСТ 37.001.115-75 |
|
50 |
|
8 |
Шайба 16 ОТ ОСТ 37.001.115-75 |
|
51 |
|
20 |
Шайба 20 ОТ ОСТ 37.001.115-75 |
|
54 |
0420-4188* |
10 |
Болт шестигранный |
|
55 |
0420-6381* |
2 |
Втулка |
|
56 |
0029-6110* |
1 |
Фильтр предварительной очистки топлива |
|
58 |
0029-4294* |
1 |
Двойной топливный фильтр |
|
59 |
М18х1.5* |
1 |
Пробка |
* Поставляется с двигателем

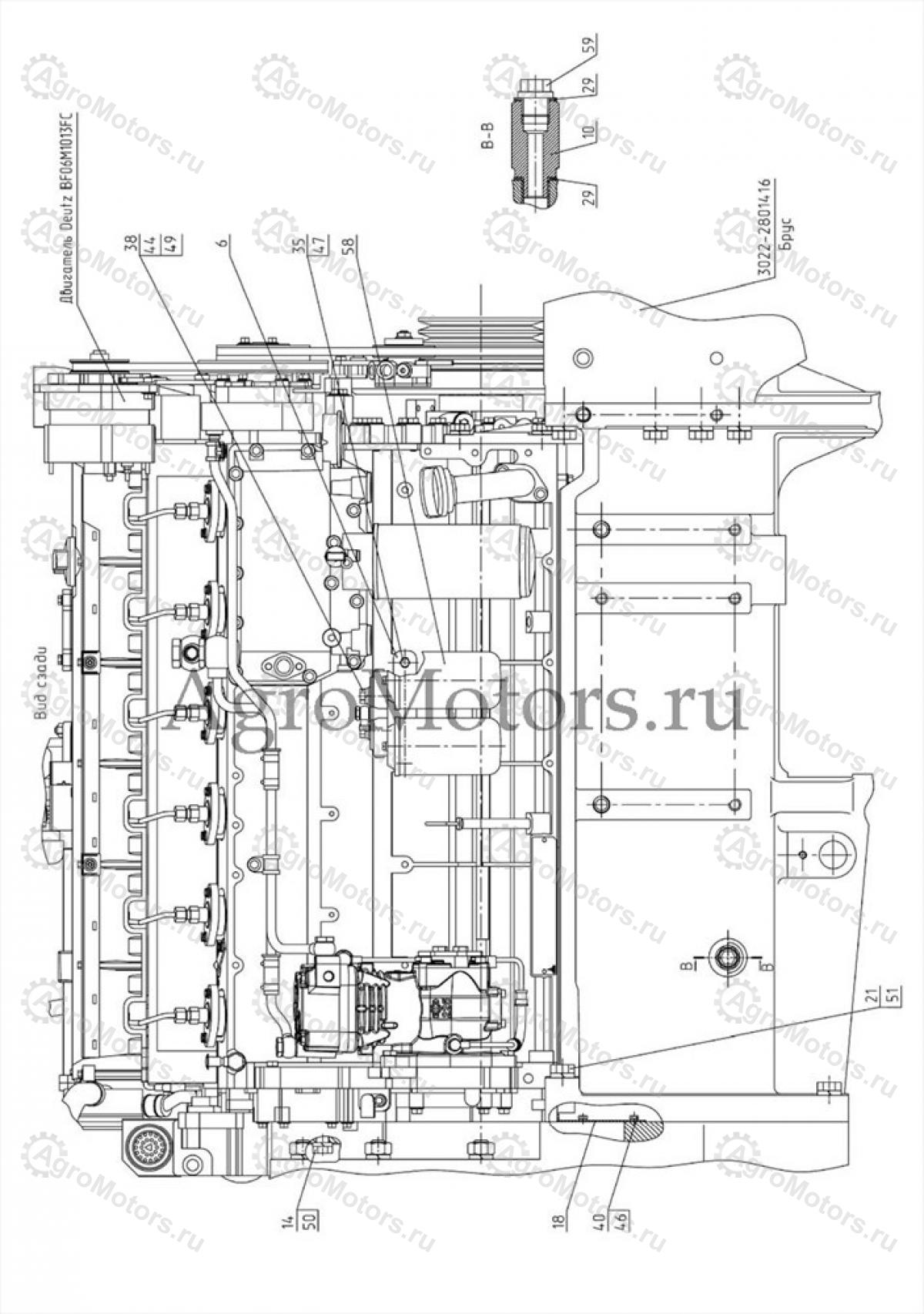

рис. 10.2

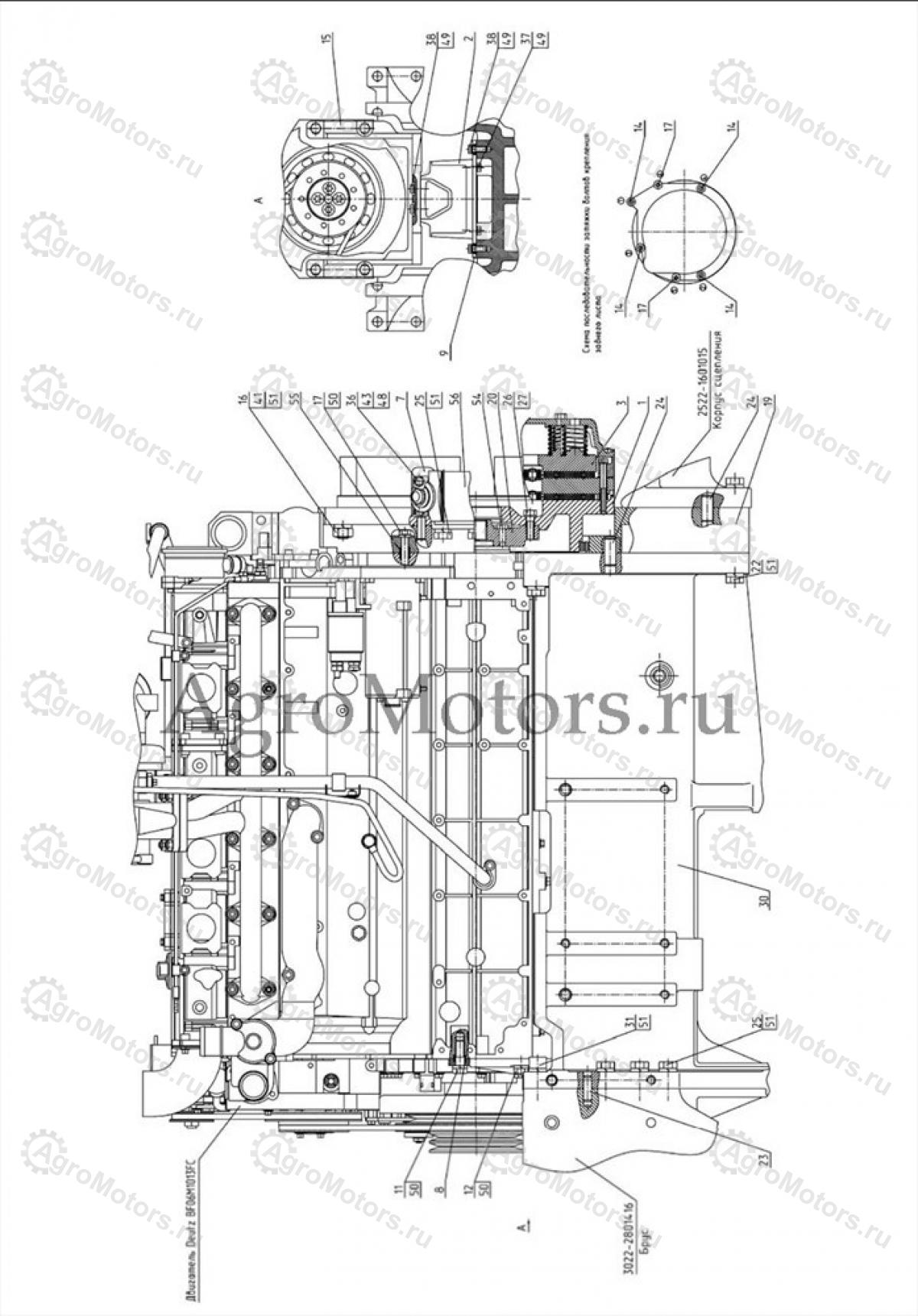

рис. 10.2
