Запчасти Deutz 2009

Моторы Deutz 2009 это дизельные двигатели и инновационной, эффективной системой топливного впрыска и сгорания. Среди двигателей Дойц 2009 встречаются трёхцилиндровые и четырёхцилиндровые модели. Моторы имеют рядное расположение цилиндров. Рабочий объем составляет 0.6 литра на цилиндр. Четырёх цилиндровая модель D2009 обладает турбонаддувом. Линейка двигателей Deutz 2009 весьма компактна, но при этом имеет весьма серьёзные показатели мощности в пределах 12 - 35 кВт.  Двигатели этой современной линейки имеют мощные корпуса. Данные моторы способны эффективно работать вне зависимости от сложных условий, в частности они широко распространены в строительной спецтехнике, а так же их часто используют в качестве дизельного генератора для выработки электроэнергии. Купить запасные части двигателя Дойц 2009 можно с помощью нашего каталога. Если вы нуждаетесь в грамотной консультации по двигателю Deutz 2009, его запчастям, любым деталям, новым узлам или сопутствующим товарам, звоните нашими специалистами по номерам указанным во вкладке контактов.

Купить запчасти Deutz 2009

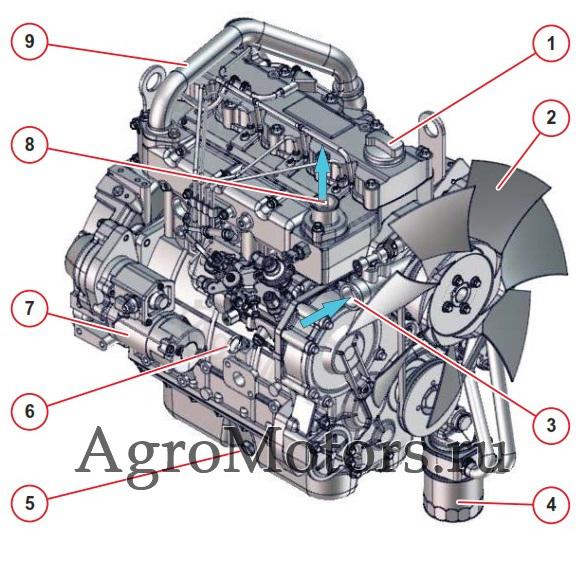

Техническое описание двигателя Deutz TD 2009 L04 вид справа

1 Заправка смазочного масла
2 Вентилятор
3 Вход охлаждающей жидкости
4 Сменный масляный фильтр
5 Пробка для слива масла
6 Щуп для определения уровня масла
7 Стартер
8 Выход охлаждающей жидкости к радиатору
9 Нагнетательный воздухопровод

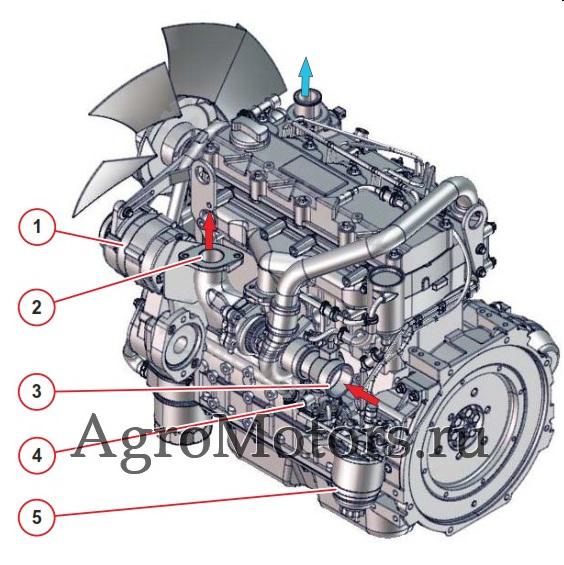

Техническое описание двигателя Deutz TD 2009 L04 вид слева

1 Генератор
2 Выход ОГ
3 Вход воздуха для сгорания
4 Топливный насос со встроенным сетчатым фильтром
5 Сменный топливный фильтр

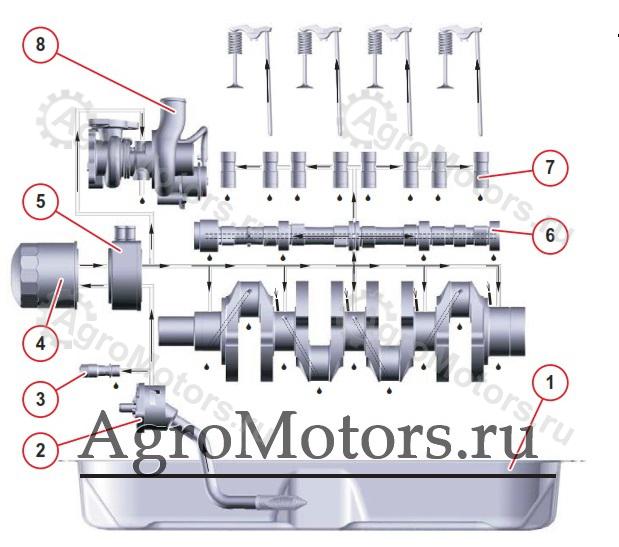

Схема смазки двигателя Deutz TD 2009 L04

1 Масляный поддон
2 Масляный насос
3 Клапан ограничения давления
4 Сменный масляный фильтр
5 Маслорадиатор
6 Подшипник распределительного вала
7 Гидравлические толкатели
8 Турбонагнетатель

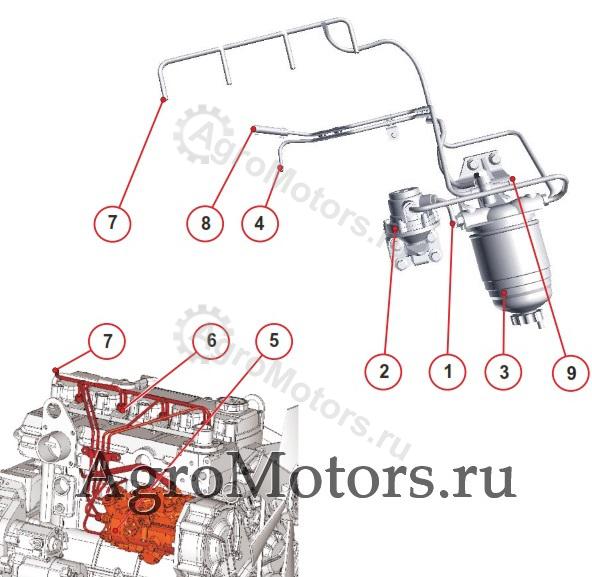

Топливная схема двигателя Deutz TD 2009 L04

1 Подводящий топливопровод от бака к топливному насосу
2 Топливный насос
3 Сменный топливный фильтр
4 Топливопровод от фильтра к насосу высокого давления
5 Топливный насос высокого давления
6 Клапан впрыска
7 Отвод топлива от клапанных форсунок
8 Отвод топлива от ТНВД
9 Отвод топлива к топливному баку

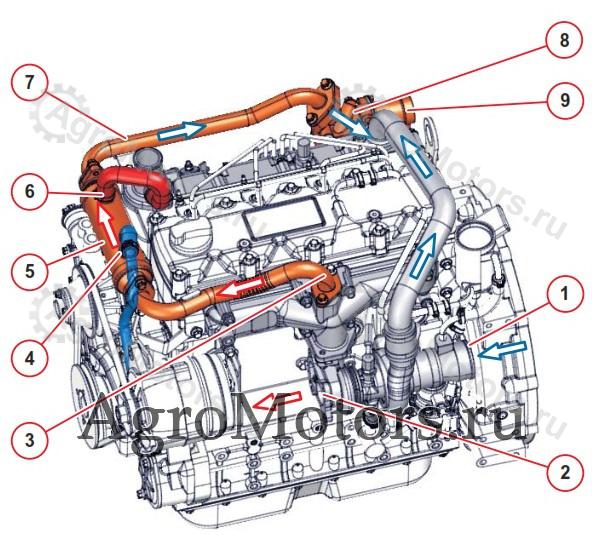

Регуляция ОГ двигателя Deutz 2009

1 Вход воздуха для сгорания
2 Выход ОГ
3 Частичный поток ОГ
4 Вход охлаждающей жидкости
5 Радиатор рециркуляции ОГ
6 Выход охлаждающей жидкости
7 Частичный поток ОГ
8 Корпус клапана
9 Исполнительное устройство
(с электроуправлением)
Корпус переключателя защищен от манипуляций. Работы с компонентами должны производиться только уполномоченным квалифицированным персоналом.
