Запчасти Deutz TCD2015

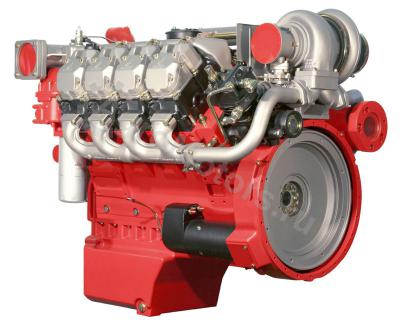

Серия Deutz TCD2015 включает в себя сверхмощные дизельные двигатели с шестью или восемью цилиндрами. Двигатели разработаны для промышленных специализированных машин. Клапаны в конструкции расположены в верхней части, вал - горизонтально. Система охлаждения - жидкостная. Моторы данной категории рассчитаны на применение в нормальных погодных условиях. Мощность моторов - 360 - 500 кВт. Все модели турбированные с охлаждением воздуха наддува.
Основные достоинства Deutz TCD 2015: по четыре клапана на каждый цилиндр; шумоизоляция; небольшой вес и размер; прочность и долговечность; экологичность.
Компания Агромоторс - первый поставщик запчастей для Дойц в Россию. Также мы осуществляем доставку во все города Казахстана. В нашем сервисном центре центре работают профессиональные мастера, которые регулярно проходят тренинги на автозаводах в Германии. Они помогут вам решить любую проблему, связанную с двигателем, в кратчайшие сроки.
Технические характеристики серии Deutz TCD 2015:
Объем (л) | Мощность (л.с.) | Вал | Вес (кг) | Габариты (мм) | Цена | |
DEUTZ TCD2015V6 | 11.9 | 489 | горизон. | 975 | 1031 x 932 x 1169 | по звонку |
DEUTZ TCD2015V8 | 15.9 | 589 | горизон. | 1250 | 1205 x 932 x 1152 | по звонку |
Описание вигателя Deutz TCD2015 V6

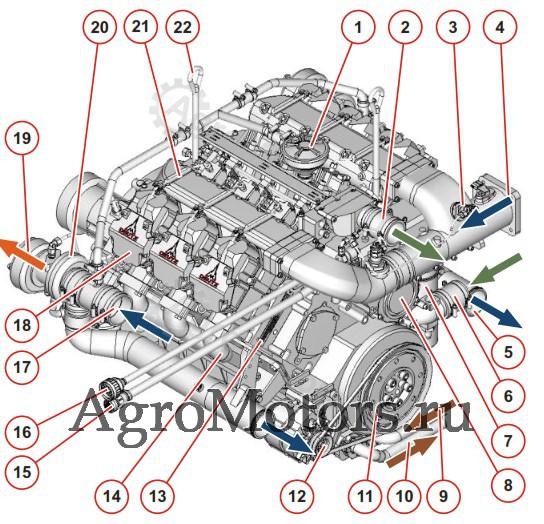

Вид двигателя справа
1 Вентиляция картера
2 Соединение к теплообменнику охлаждающей жидкости
3 Факельная свеча накаливания
4 Соединение от охладителя нагнетаемого воздуха
5 Соединение к охладителю нагнетаемого воздуха
6 Соединение от теплообменника охлаждающей жидкости
7 Сменный масляный фильтр
8 Насос охлаждающей жидкости
9 Соединение от отдельного масляного бака
10 Соединение к отдельному масляному баку
11 Ременный шкив с антивибратором на коленчатом валу
12 Генератор
13 Маркировочная табличка двигателя (фирменная табличка)
14 Выхлопной коллектор
15 Соединение к системе EMR3
16 Соединение к системе MVS
17 Соединение от воздушного фильтра
18 Крышка головки блока цилиндров
19 Соединение к выхлопному глушителю
20 Турбонагнетатель
21 Нагнетательный воздухопровод
22 Транспортное устройство

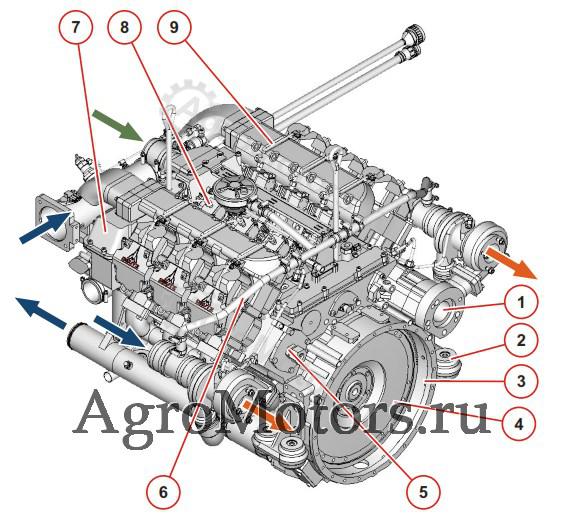

Вид двигателя слева
1 Механизм отбора мощности
2 Опоры двигателя
3 Подсоединение коробки передач (корпус SAE)
4 Маховик
5 Свободный механизм отбора мощности
6 Трубопровод вытяжной вентиляции картера
7 Маслорадиатор
8 Топливный насос высокого давления (вставной насос)
9 Топливопровод высокого давления

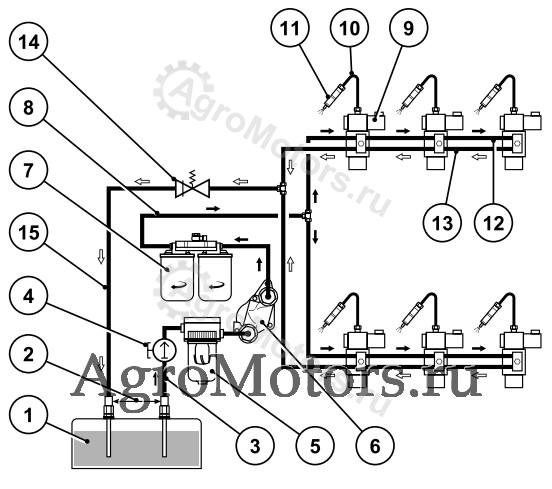

Топливная схема двигателя Deutz TCD2015
1 Топливный бак
2 A - минимальное расстояние 500 мм
3 Подача топлива от топливного бака
4 Ручной нагнетательный насос для удаления воздуха
5 Фильтр предварительной очистки топлива
6 Топливный насос
7 Двойной топливный фильтр
8 Подача топлива к топливным насосам высокого давления
9 Топливный насос высокого давления
10 Топливопровод высокого давления
11 Клапан впрыска
12 Подача топлива к топливному насосу высокого давления
13 Отвод топлива от топливных насосов высокого давления
14 Редукционный клапан
15 Отвод топлива к топливному баку

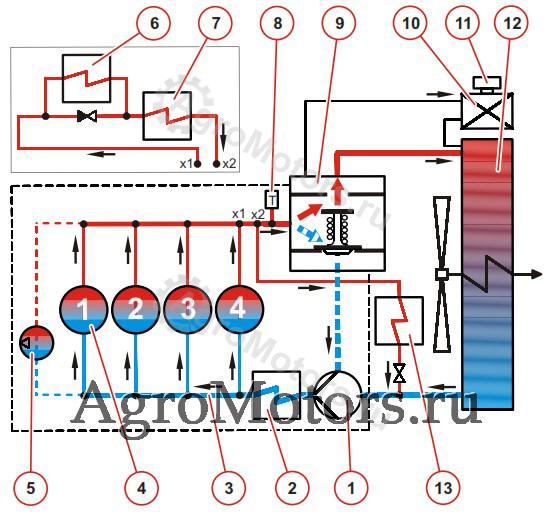

Схема охлаждающей жидкости двигателя Deutz TCD2015
1 Насос охлаждающей жидкости
2 Маслорадиатор
3 Канал охлаждающей жидкости
4 Охлаждение втулки и головки цилиндров
5 Воздушный компрессор (дополнительно)
6 Теплообменник для охлаждения трансмиссионного масла (дополнительно)
7 Добавочный охладитель (дополнительно)
8 Датчик температуры
9 Термостат
10 Уравнительный бак
11 Заправочный патрубок
12 Теплообменник
13 Обогрев кабины (дополнительно)
