Характеристики коленчатого вала Deutz TCD 2013

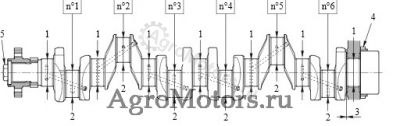

Технические данные коленвала двигателя Deutz TCD 2013

Позиция

Проверяемые детали

Нормальная величина

Предельно допустимая величина

1

Диаметр коренных шеек

69,98 - 69,96 (2.7572 - 2.7564)

69,90 (2.7541)

1-е снижение (шлифование)

69,73 - 69,71 (2.7474 - 2.7466)

69,65 (2.7442)

2-е снижение (шлифовка)

69,48 - 69,46 (2.7375 - 2.7367)

69,40 (2.7344)

Допустимая конусность

не более 0,030 (макс. 0.0012)

0,050 (0.002)

Овальность

не более 0,005 (макс. 0.0002)

0,050 (0.002)

2

Диаметр пальцев шатуна

63,50 - 63,48 (2.5019 - 2.5011)

63,40 (2.4980)

1-е снижение (шлифовка)

63,25 - 63,23 (2.4920 - 2.4913)

63,15 (2.4881)

2-е снижение (шлифование)

63,00 - 62,98 (2.4822 - 2.4814)

62,90 (2.4783)

Допустимая конусность

не более 0,030 (макс. 0.0012)

0,050 (0.002)

Овальность

не более 0,005 (макс. 0.0002)

0,050 (0.002)

3

Осевой зазор вала двигателя

0,105ч0,300 (0.0041 - 0.0118)

0,500 (0.020)

Упорные полукольца

1-й монтаж

-

-

1-е увеличение

+0,250 (+0.01)

-

2-е увеличение

+0,500 (+0.02)

-

4

Боковое колебание шестерни насоса

не более 0,1 (макс. 0.004)

не более 0,1 (макс. 0.004)

5

Момент затяжки винта шкива двигателя

1-я затяжка

60-70 Нм

2-я затяжка

326-350 Нм



Примечания к шлифовке

    Перед началом шлифовки коленвала проверьте его на наличие трещин с помощью проникающих жидкостей.

    При наличии даже небольших трещин вал необходимо заменить.

    Шлифовка с допустимым уменьшением не требует восстановления галтелей шеек.

    Не нарушайте радиусы галтелей шеек.

    Во время шлифовки вал должен вращаться предпочтительно в направлении, противоположном его направлению вращения при работе; тем не менее, допускается вращение в направлении, соответствующем его рабочему направлению вращения.

    Во время полировки вал должен вращаться только в направлении, соответствующем его направлению вращения при работе.

    Поверхности коренных и шатунных шеек должны совершенно не иметь царапин (Ra=0,25 мкм).
