Система питания МТЗ 3022
Система питания Беларус 3022

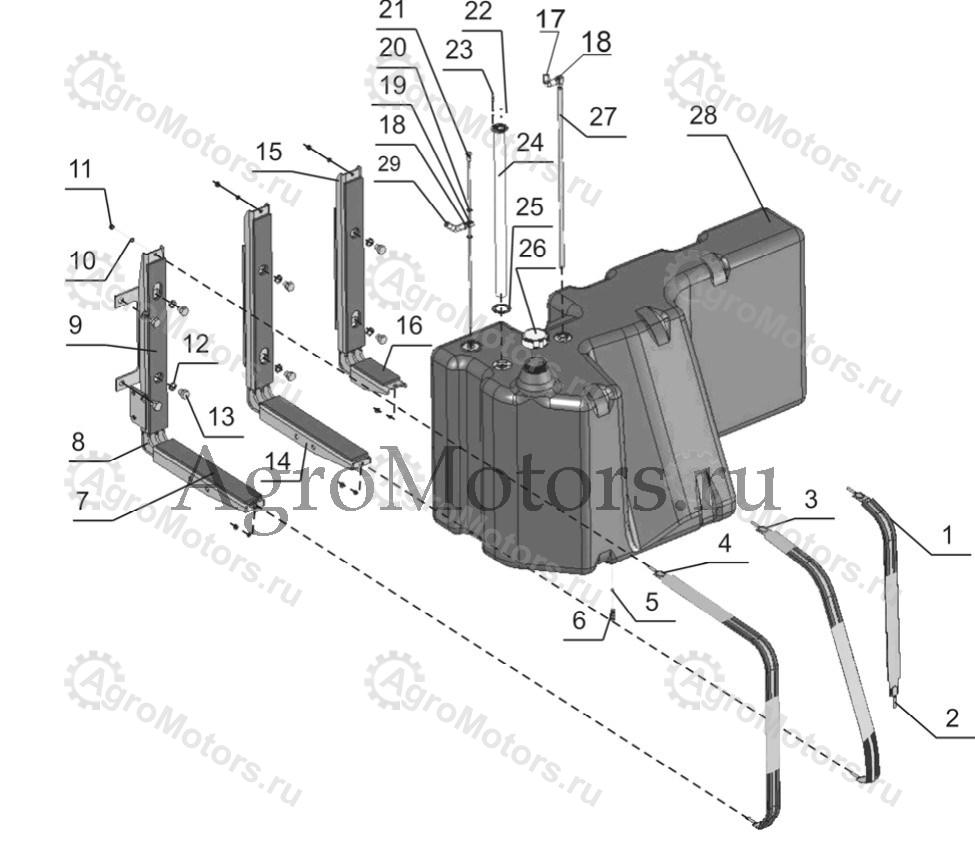

Бак топливный
№ рис. |
№ поз. |
№ узла или детали |
Кол-во |
Наименование |
11.1 |
1 |
ПР-43-03 |
5 |
Уплотнитель УМ6а |
2 |
1221-1101590-03 |
1 |
Хомут |
|
3 |
1221-1101590-02 |
1 |
Хомут |
|
4 |
1221-1101590-01 |
1 |
Хомут |
|
5 |
|
1 |
Шарик 11,112-100 ГОСТ 3722-81 |
|
6 |
822-1101081 |
1 |
Штуцер |
|
7 |
2522-1101161-02 |
2 |
Прокладка |
|
8 |
2522-1101110 |
1 |
Кронштейн |
|
9 |
2522-1101161 |
3 |
Прокладка |
|
10 |
|
6 |
Шайба 10 ОТ ОСТ 37.001.115-75 |
|
11 |
|
6 |
Гайка М10-6Н.6.019. ГОСТ 5915-70 |
|
12 |
|
8 |
Шайба 20 ОТ ОСТ 37.001.115-75 |
|
13 |
|
8 |
Болт М20-6gx45.88.35.019 ГОСТ 7796-70 |
|
14 |
2522-1101130 |
1 |
Кронштейн |
|
15 |
2522-1101150 |
1 |
Кронштейн |
|
16 |
2522-1101161-03 |
1 |
Прокладка |
|
17 |
3022-1101002-01 |
2 |
Топливопровод |
|
18 |
16-25/9-C6W |
6 |
Хомут «НОРМА» TORRO |
|
19 |
Ф80-3407720 |
1 |
Маслопровод |
|
20 |
РМ-14 |
4 |
Шайба |
|
21 |
1221-1101530 |
1 |
Топливозаборник |
|
22 |
80-1101067 |
5 |
Шайба |
|
23 |
|
5 |
Винт В.М5-6gx35.58.019 ГОСТ 17473-80 |
|
24 |
3829.495 |
1 |
Датчик объема топлива ДОТ.730Ч-03 |
|
25 |
200-3806026 |
1 |
Прокладка |
|
26 |
0179066N |
1 |
Крышка «Korek wletu» |
|
27 |
2522-1101370 |
1 |
Топливозаборник |
|
28 |
2522-1101510 |
1 |
Бак |
|
29 |
1221-2412026-06 |
1 |
Рукав |
рис. 11.1

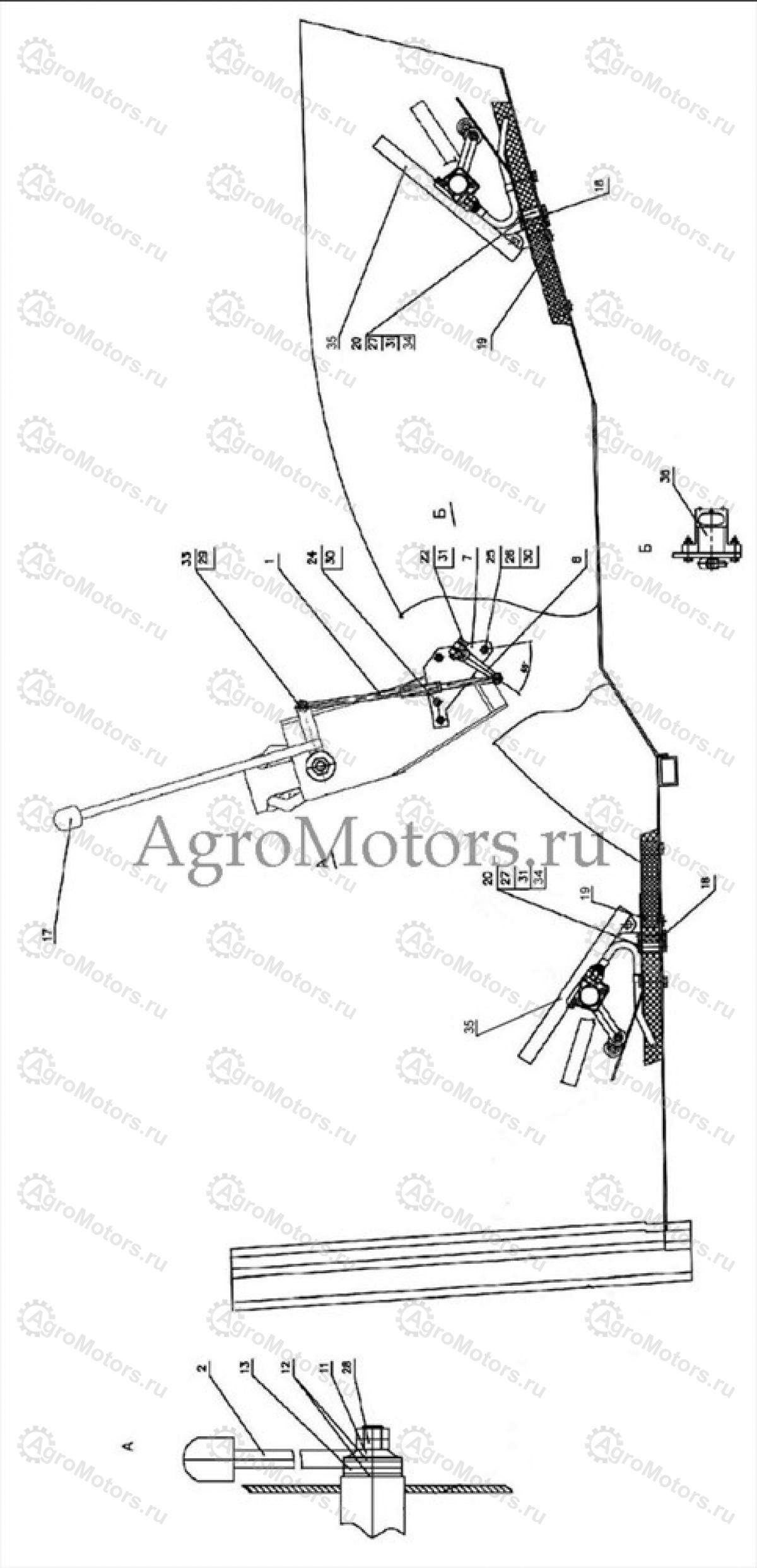

Управление подачей топлива
№ рис. |
№ поз. |
№ узла или детали |
Кол-во |
Наименование |
11.2 |
|
3022-1108000-Б |
|
Управление подачей топлива |
1 |
3022-1108020-Б |
1 |
Тяга |
|
2 |
3022-1108350 |
1 |
Рукоятка |
|
7 |
3022-1108002-Б |
1 |
Кронштейн |
|
8 |
3022-1108003 |
1 |
Рычаг |
|
11 |
80В-1108347 |
1 |
Пружина тарельчатая |
|
12 |
80-1108028 |
2 |
Шайба |
|
13 |
80-1108178 |
1 |
Шайба фрикционная |
|
17 |
А13.11.000 |
1 |
Рукоятка |
|
18 |
2522-6702066 |
6 |
Втулка |
|
19 |
2522-6702318 |
2 |
Заглушка |
|
20 |
|
6 |
Болт М8-6gx55.88.35.019 ГОСТ 7795-70 |
|
22 |
|
1 |
Болт M8-6gx25.88.35.019 ГОСТ 7796-70 |
|
24 |
|
2 |
Болт M6-6gx16.88.35.019 ГОСТ 7798-70 |
|
25 |
|
2 |
Болт M6-6gx30.88.35.019 ГОСТ 7798-70 |
|
26 |
|
2 |
Гайка М6-6Н.6.019 ГОСТ 5915-70 |
|
27 |
|
6 |
Гайка М8-6Н.6.019 ГОСТ 5915-70 |
|
28 |
|
2 |
Гайка М14х1,5-6Н.04.019 ГОСТ 5916-70 |
|
29 |
|
2 |
Шплинт 2х12.019 ГОСТ 397-79 |
|
30 |
|
4 |
Шайба 6Т ОСТ 37.001.115-75 |
|
31 |
|
7 |
Шайба 8Т ОСТ 37.001.115-75 |
|
33 |
|
2 |
Палец 6х22 ОСТ 37.001.163-75 |
|
34 |
|
6 |
Шайба С8.01.019 ГОСТ 11371-78 |
|
35 |
1108.02 |
2 |
Педаль электронная |
|
36 |
1108.03 |
1 |
Сенсор для ручного управления |
рис. 11.2

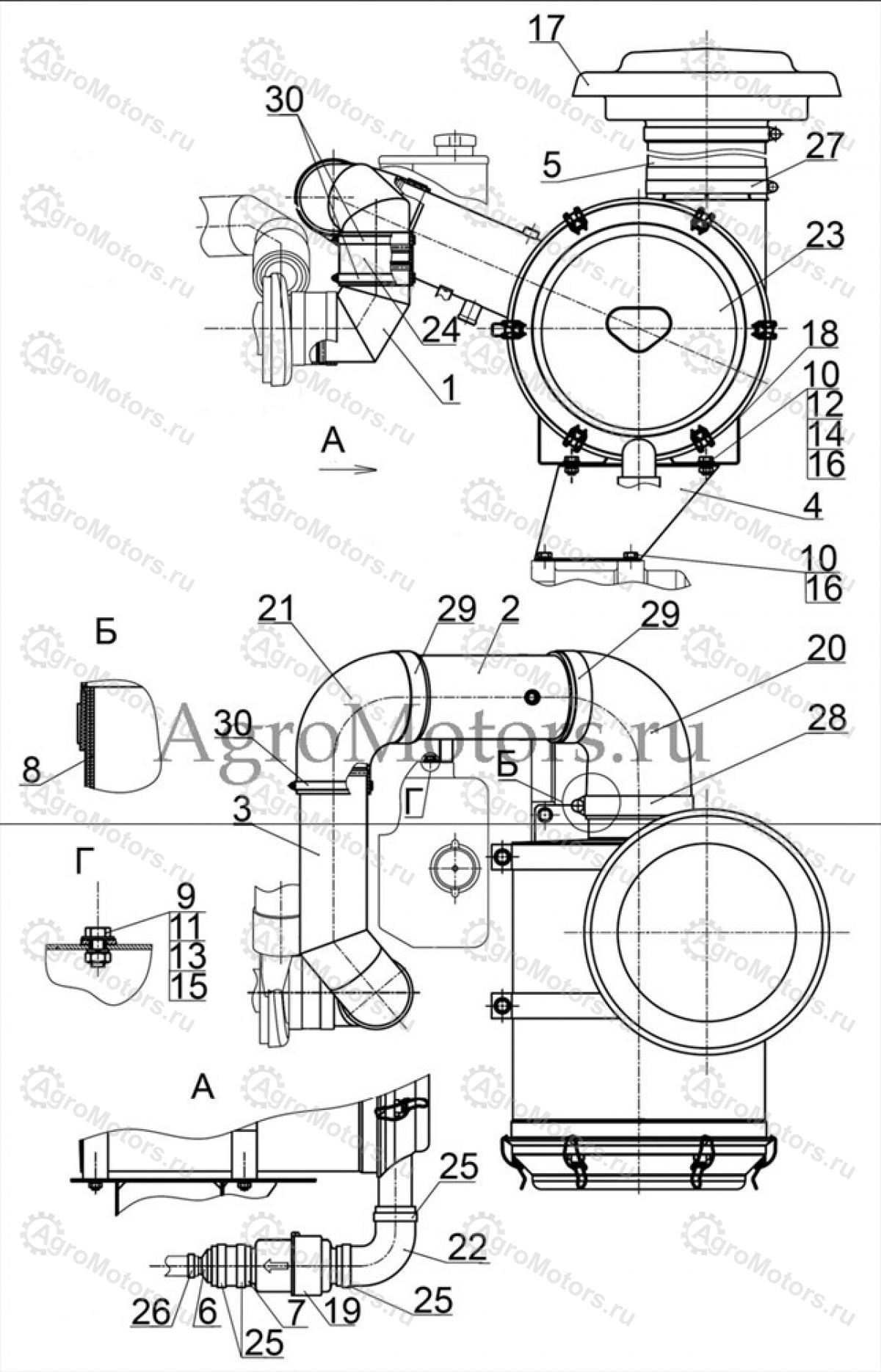

Установка воздухоочистителя
№ рис. |
№ поз. |
№ узла или детали |
Кол-во |
Наименование |
11.3 |
|
3022ДЦ-1109125 |
1 |
Установка воздухоочистителя |
1 |
3022ДЦ-1109015 |
1 |
Воздуховод |
|
2 |
3022ДЦ-1109020 |
1 |
Воздуховод |
|
3 |
3022ДЦ-1109030 |
1 |
Воздуховод |
|
4 |
2822ДЦ-1109020 |
1 |
Кронштейн |
|
5 |
3022-1109030 |
1 |
Патрубок |
|
6 |
3022-1109040 |
1 |
Переходник |
|
7 |
1220-1303004-01 |
1 |
Рукав |
|
8 |
3022-1109012 |
1 |
Кольцо |
|
9 |
|
1 |
Болт М8-6gх20.88.35.019 ГОСТ 7796-70 |
|
10 |
|
8 |
Болт М10-6gх30.88.35.019 ГОСТ 7796-70 |
|
11 |
|
1 |
Гайка М8-6Н.6.019 ГОСТ 5915-70 |
|
12 |
|
4 |
Гайка М10-6Н.6.019 ГОСТ 5915-70 |
|
13 |
|
1 |
Шайба С 8.01.019 ГОСТ 6958-78 |
|
14 |
|
4 |
Шайба С 10.01.019 ГОСТ 10450-78 |
|
15 |
|
1 |
Шайба 8Т ОСТ 37.001.115-75 |
|
16 |
|
8 |
Шайба 10 ОТ ОСТ 37.001.115-75 |
|
17 |
Н77-0089 |
1 |
Защитный колпак |
|
18 |
Р01-6845 |
2 |
Хомут крепления |
|
19 |
P786343 |
1 |
Обратный клапан |
|
20 |
Р14-3895 |
1 |
Рукав-деталь |
|
21 |
Р12-1482 |
1 |
Рукав-деталь |
|
22 |
Р10-5529 |
1 |
Рукав-деталь |
|
23 |
FRG15-0092 |
1 |
Фильтр воздушный |
|
24 |
270 003 162-А |
1 |
Патрубок силиконовый "Sico Rubena" ТУ TPD 282 |
|
25 |
5000.06 |
4 |
Хомут с червячной резьбой 50-70 |
|
26 |
5000.05 |
1 |
Хомут с червячной резьбой 35-50 |
|
27 |
5100.16 |
1 |
Хомут с червячной резьбой 170-190 |
|
28 |
5100.07 |
1 |
Хомут с шарнирным болтом 168/30 |
|
29 |
5100.06 |
2 |
Хомут с шарнирным болтом 135/30 |
|
30 |
5100.15 |
3 |
Хомут с червячной резьбой 100-120 |
рис. 11.3
